SUPPORT DE SONDE ECHO AVEC PLATINE + CANNE TIGE 60 PIKE'N BASS

Pike'n Bass : un support complet pour écran et sonde d'échosondeur

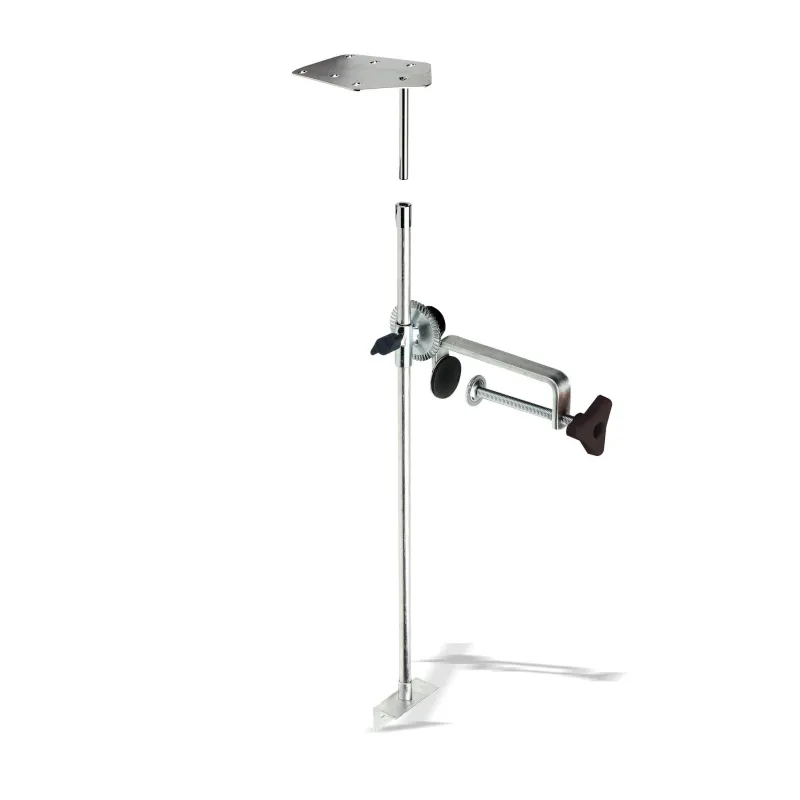

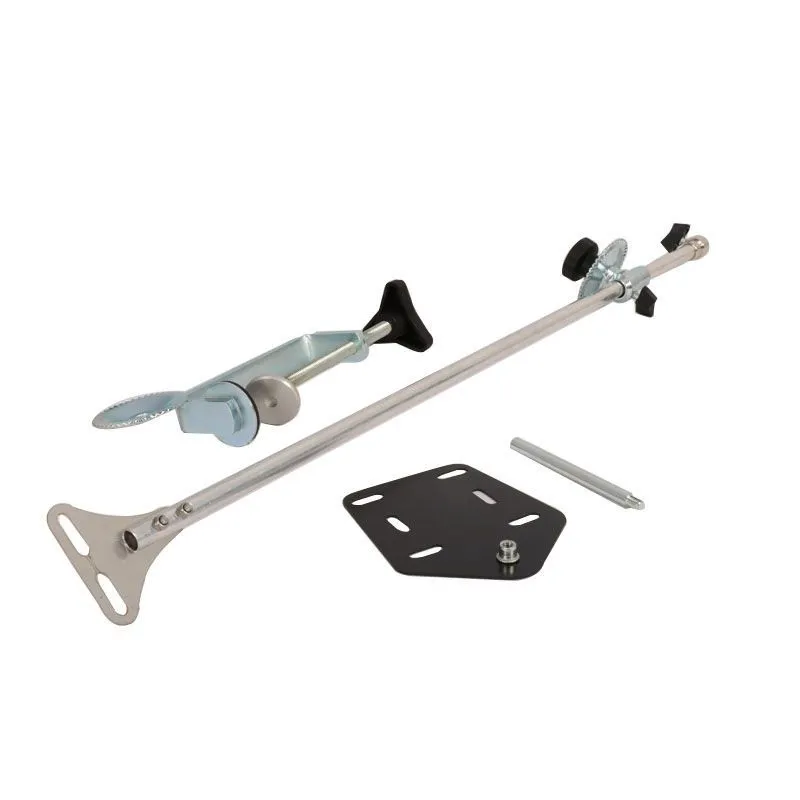

Le système repose sur un serre-joint en acier zingué offrant une largeur maximale de serrage de 106 mm. Il permet d'installer le support sur le rebord de l'embarcation sans nécessiter une fixation permanente.

La tige porte-sonde en aluminium de 610 mm est réglable et orientable. Son pivot avec vis de serrage permet d'ajuster la position de la sonde et de relever l'ensemble lorsque cela est nécessaire.

À son extrémité, une tôle support sonde en inox de 65 x 65 mm dispose de trous oblongs permettant une fixation avec un entraxe compris entre 14 et 50 mm.

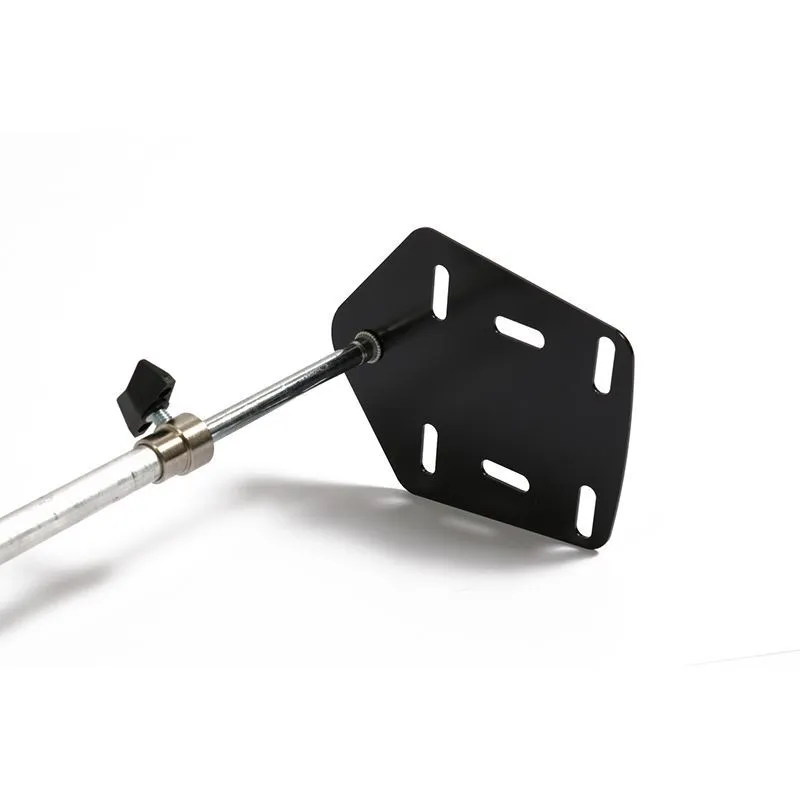

Le support comprend également une platine de 127 x 103 mm destinée à recevoir l'écran de l'échosondeur. Ses six trous oblongs offrent plusieurs possibilités de fixation afin de s'adapter à différents appareils.

Les avantages

✓ Ensemble complet pour écran et sonde
✓ Installation rapide sur le rebord de l'embarcation
✓ Aucun montage permanent nécessaire
✓ Tige porte-sonde réglable et orientable
✓ Longueur de tige de 610 mm
✓ Serre-joint acceptant jusqu'à 106 mm
✓ Support sonde en inox
✓ Platine écran multiposition
✓ Construction associant acier, aluminium et inox
✓ Position de la sonde facilement ajustable

Utilisation conseillée

Utilisation : Installation d'un échosondeur et de sa sonde
Embarcations : Barque / bateau / embarcation avec rebord compatible
Montage : Fixation par serre-joint
Réglages : Hauteur / orientation de la sonde / position de l'écran

Caractéristiques techniques

Marque : Pike'n Bass
Type : Support complet échosondeur + sonde

Serre-joint :
✓ Matière : Acier zingué, plat 20 x 6 mm
✓ Serrage : 1 point
✓ Largeur maximale de serrage : 106 mm
✓ Hauteur maximale de serrage : 40 mm
✓ Rondelle crantée soudée : Ø 58 mm
✓ Molette de serrage : M10 avec rotule aluminium
✓ Longueur totale : 160 mm

Tige et support de sonde :
✓ Matière de la tige : Aluminium
✓ Longueur : 610 mm
✓ Diamètre : 12 mm x 1 mm
✓ Bague de réception pour platine écran réf. 409200
✓ Support sonde : Inox
✓ Épaisseur : 1,5 mm
✓ Dimensions : 65 x 65 mm
✓ Trous oblongs : 23 x 6,2 mm
✓ Entraxe de fixation sonde : 14 à 50 mm
✓ Pivot : Acier zingué avec vis de serrage M6

Support écran :
✓ Matière de la platine : Acier avec traitement cataphorèse
✓ Dimensions : 127 x 103 mm
✓ Insert : M6 pour fixation sur la tige
✓ Fixations écran : 6 trous oblongs de 20 x 6,2 mm
✓ Tige : Acier zingué Ø 8 mm avec extrémité filetée M6
